3.2.8 Σχεσιακό Διάγραμμα της Βάσης Δεδομένων




Στο διάγραμμα που ακολουθεί (Εικόνα 23), αποτυπώνεται μια ολοκληρωμένη

αναπαράσταση της δομής της βάσης δεδομένων. Πιο συγκεκριμένα, φαίνονται όλοι
οι πίνακες με τα πεδία τους, τους τύπους δεδομένων και τις εξαρτήσεις τους.

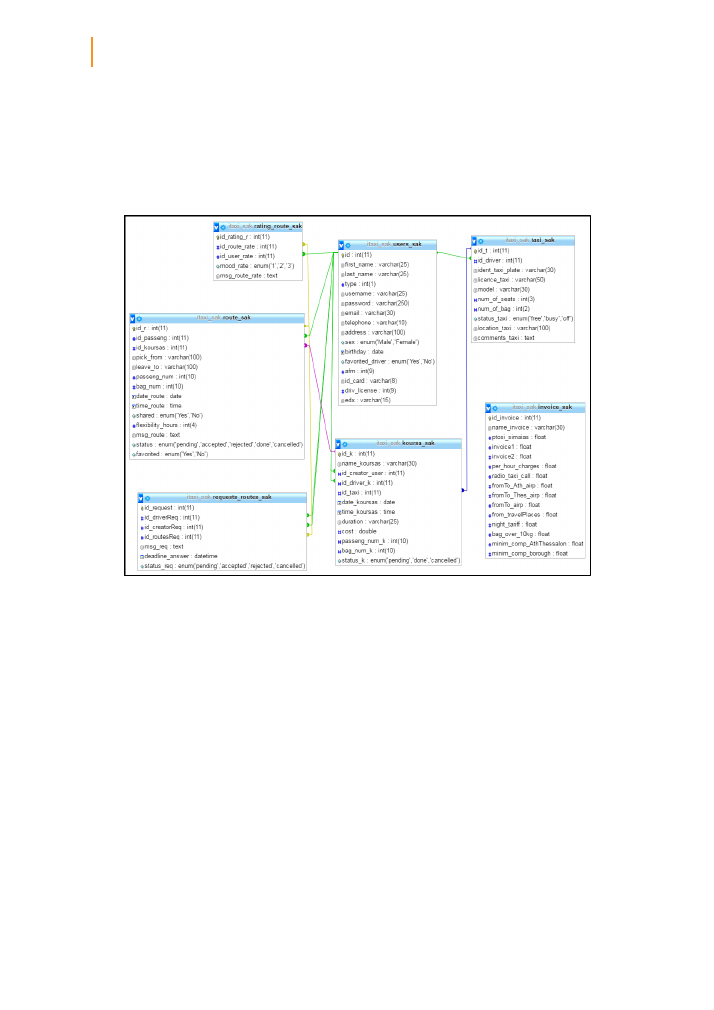

Εικόνα 23: Σχεσιακό Διάγραμμα Βάσης Δεδομένων iTaξι.



3.3 Κατανομή & Ανάλυση των Αρχείων




Βασισμένη  στο  μοντέλο  “Bottom-to-Top”  (από  τα  χαμηλά  στα  ψηλά),  η

παρουσίαση  του  ολοκληρωμένου  διαδικτυακού  συστήματος  της  Δ.Ε.,  δεv  θα
μπορούσε παρά να ξεκινήσει από τα πρώτα στάδια της ανάπτυξης, προτού συνεχίσει
δυναμικά σε πιο ανεπτυγμένα σενάρια. Στην ενότητα αυτή θα παρουσιάσουμε τα πιο
βασικά, αλλά πολύ σημαντικά αρχεία της εφαρμογής.



Τα  αρχεία  που  δημιουργήθηκαν  για  τη  λειτουργία  του  ιστοτόπου  της

παρούσας διπλωματικής εργασίας είναι αρχεία πηγαίου κώδικα PHP, CSS, JS, καθώς
και αρχεία γραμματοσειρών. Στις παρακάτω εικόνες (Εικόνα 24 & 25) παρουσιάζεται
η κατανομή των αρχείων του συστήματος μας.



Στην εικόνα 24 φαίνεται η κατανομή των αρχείων, ανάλογα με τις διεργασίες

που μπορεί να εκτελέσει ο χρήστης. Ενώ στην εικόνα 25 φαίνεται η κατανομή του
