πίνακες που απαρτίζουν τη βάση δεδομένων.

3.3.1

Enhanced Entity – Relationship Diagram (EER model)

Το μοντέλο ενισχυμένης οντότητας – σχέσης, στην επιστήμη των υπολογιστών

είναι ένα υψηλού επιπέδου ή εννοιολογικής ενσωμάτωσης μοντέλο δεδομένων που

χρησιμοποιείται για τον σχεδιασμό βάσεων δεδομένων. Ακολουθεί το σχήμα 3.1 που

αντιπροσωπεύει την βάση δεδομένων του συστήματος, παρουσιάζοντας όλους τους

πίνακες με τα πεδία τους, τις εξαρτήσεις μεταξύ των πινάκων και τους τύπους των

δεδομένων.

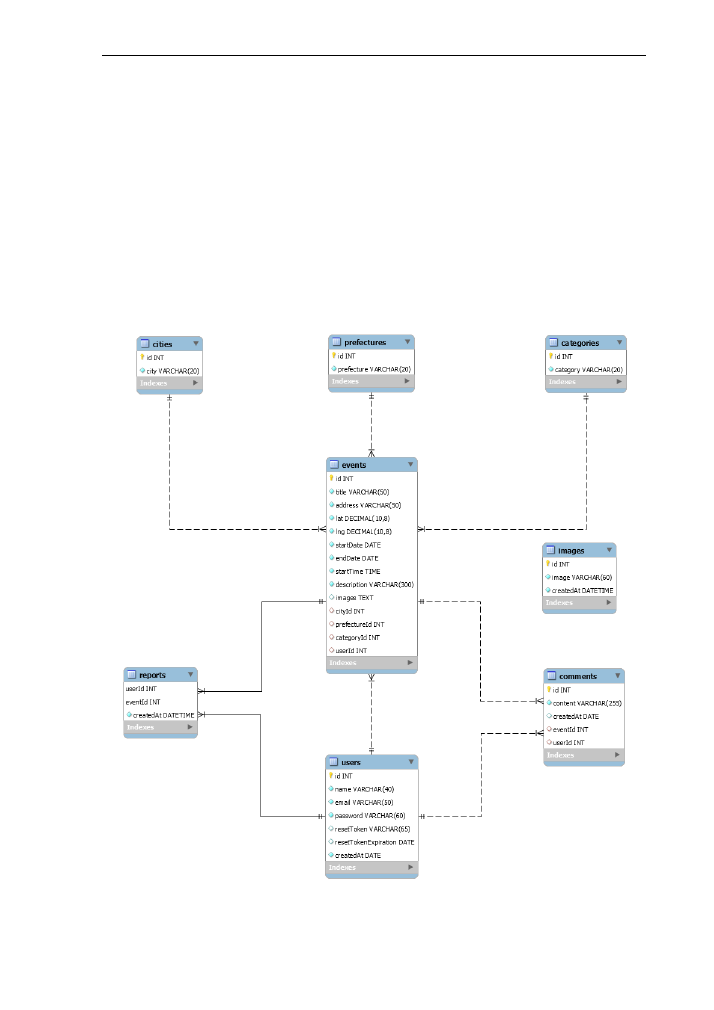

Σχήμα 3.1: EER diagram Events.

43
